Монтаж водосточной системы: правила установки и крепления водостоков

Монтаж водосточной системы

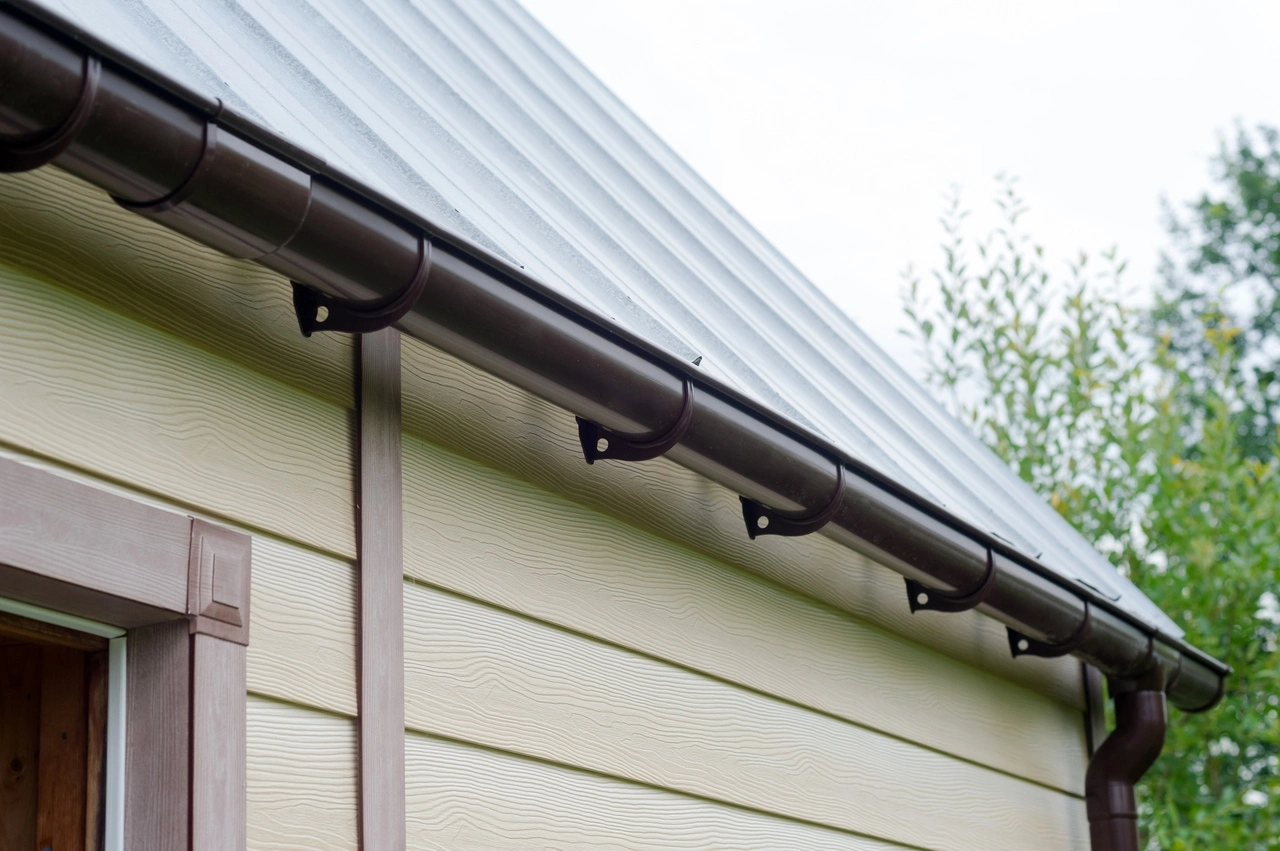

Монтаж водосточной системы (фото №1)

Дом без водостоков — как чай, налитый в ситечко: вроде вкусно, но течет не туда. В результате можно повредить стены, цоколь, фундамент и красивую наружную отделку. Поэтому монтаж водосточной системы — обязателен. Работа несложная, и при должном подходе справится с ней даже новичок. Но обо всем по порядку.

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

  • ➠ Климат в регионе (максимально возможный уровень осадков)
  • ➠ Конфигурация, размеры кровли и угол ската
  • ➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.

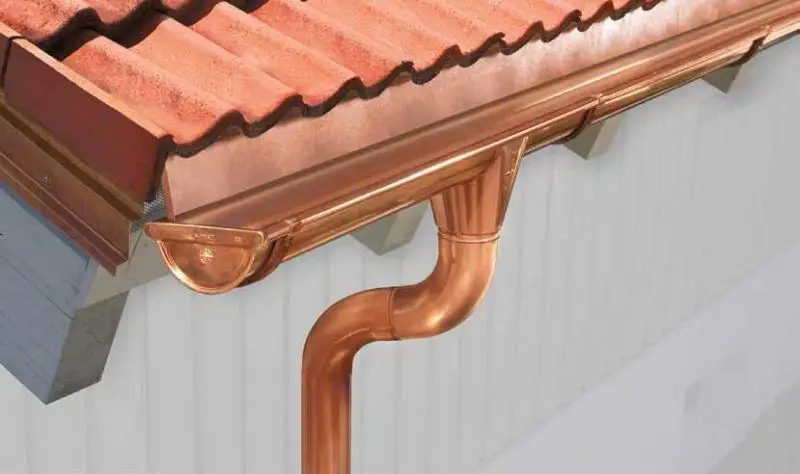

Медный водосток
Медный водосток (фото №2)

Чаще всего для изготовления металлического водостока используют сталь:

  • оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
  • покрытую защитным полимерным слоем.

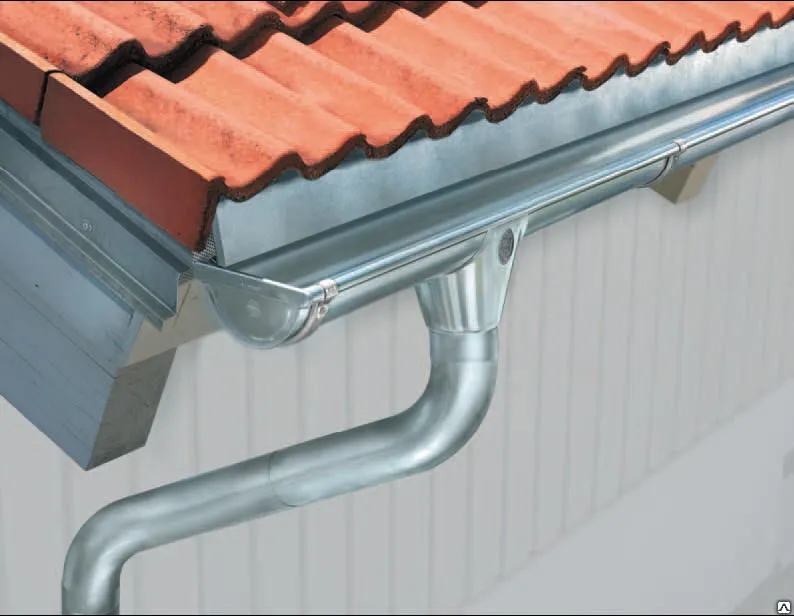

Стальной водосток
Стальной водосток. (фото №3)

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

  • Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
  • От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
  • Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.

Пластиковая водосточная система
Пластиковая водосточная система. (фото №4)

Они не подвержены коррозии, устойчивы к агрессивному воздействию окружающей среды. Легкие по весу и простые в монтаже — установка водосточной системы из пластика под силу даже неопытному домовладельцу. Не подойдут они разве что для многоэтажных зданий.

Выбор водостоков по параметрам

Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.

У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.

!

Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.

Каталог водостоков

Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.

Расчет эффективной площади крыши
Схема 1. Расчет эффективной площади крыши.

Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:

Е1 = А х С

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.

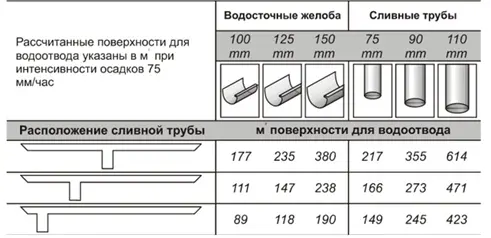

Подбор диаметра желоба и трубы
Подбор диаметра желоба и трубы. (схема №2)

На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.

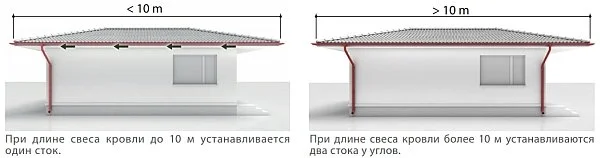

Количество сливов зависит от длины свеса кровли
Количество сливов зависит от длины свеса кровли. (схема №3)

Из чего состоит водосточная система?

Перед тем, как переходить к описанию монтажа, давайте познакомимся с водосточной системой поближе.

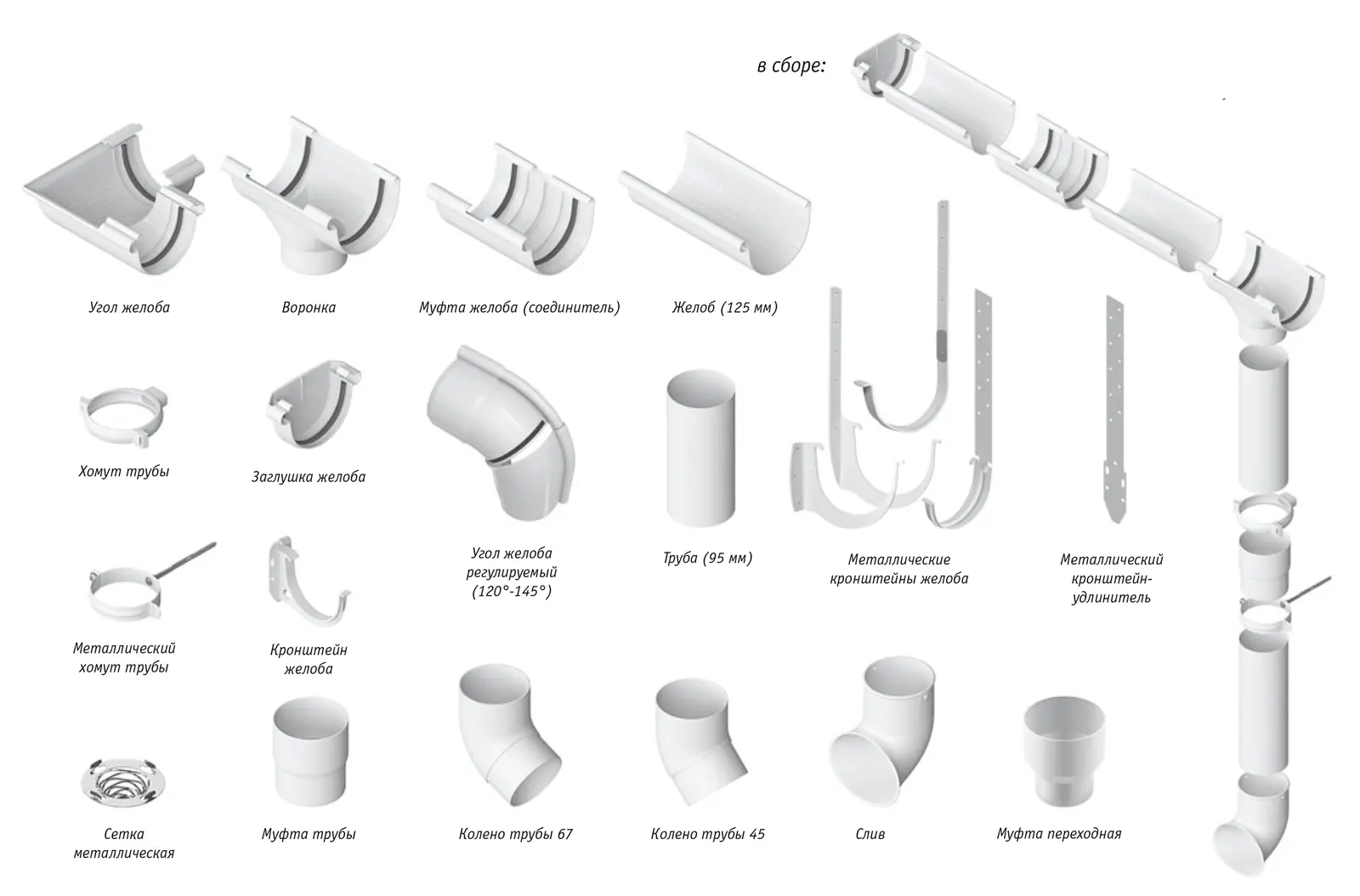

Элементы водосточной системы
Элементы водосточной системы. (схема №4)

Водосточная система — это:

  • желоб — чтобы собирать с кровли воду дождей и тающего снега;
  • труба — чтобы отводить воду из желобов в канализацию;
  • воронки — чтобы вода из желобов поступала в трубы;
  • заглушки — чтобы закрыть глухие торцы желобов;
  • отводы — чтобы прокладывать трубы по выступам здания;
  • кронштейны — чтобы крепить желоба;
  • хомуты — чтобы крепить трубы.

Также могут пригодиться угловые элементы, соединительные муфты, защитные сетки и пр. У разных производителей комплект может отличаться.

К примеру, регулируемый угол желоба в водостоках от «Альта-Профиль» — элемент, при помощи которого можно соединять желоба под разными углами (от 125 до 145 градусов). Он востребован в домах со сложной конфигурацией крыши и позволяет владельцам избежать сложностей с подбором или изготовлением разных угловых элементов.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

  • строительный уровень,
  • саморезы,
  • шуруповерт,
  • дрель,
  • шнур или веревка,
  • универсальная биметаллическая коронка для вырезания отверстий,
  • ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

  • ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
  • ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Инструкция по монтажу водосточной системы

Шаг за шагом рассмотрим, как производить монтаж водостоков.

Этап 1. Крепление кронштейнов

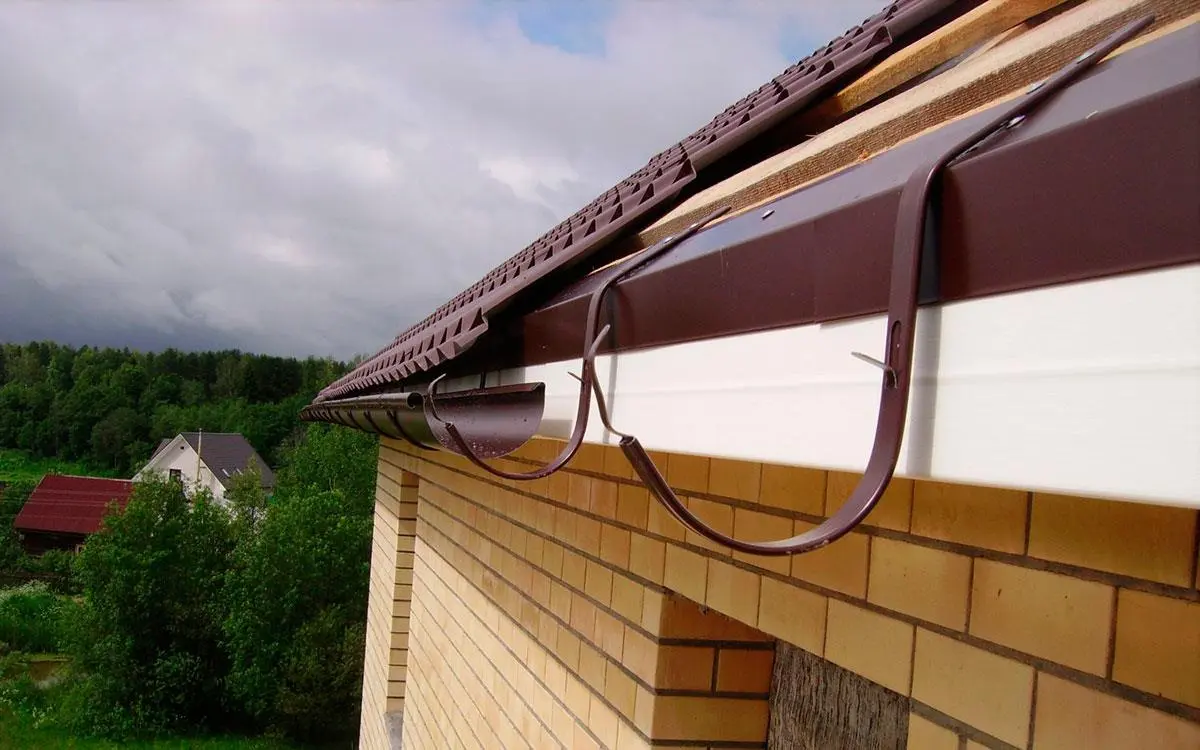

Кронштейны для водосточного желоба
Кронштейны для водосточного желоба. (фото №5)

Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.

Металлические кронштейны — если желоба крепятся к стропилам.

Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.

Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны. Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр.

!

Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.

Кронштейны из пластика можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.

Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см. Важно также обеспечить уклон для естественного движения воды по направлению к трубе.

Этап 2. Установка желобов

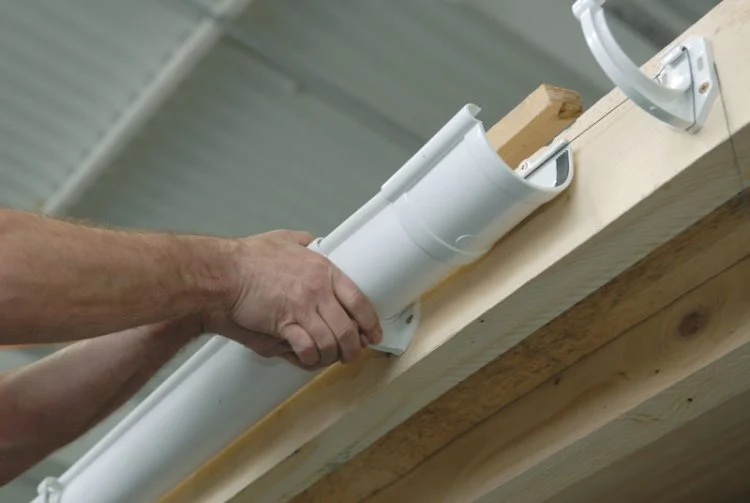

Установка водосточного желоба
Установка водосточного желоба. (фото №6)

Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.

Этап 3. Крепление воронки

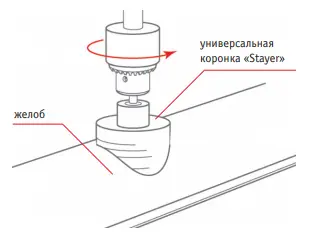

Крепление воронки
Крепление воронки
Крепление воронки. (фото №7)

Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).

Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.

Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.

Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.

Этап 4. Установка металлической сетки

Сетка устанавливается в отверстие воронки. Это опционный, необязательный шаг.

Этап 5. Монтаж муфт желобов

При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».

Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.

Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.

Этап 6. Монтаж угла желоба

Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.

!

Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.

Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».

Этап 7. Крепление заглушки

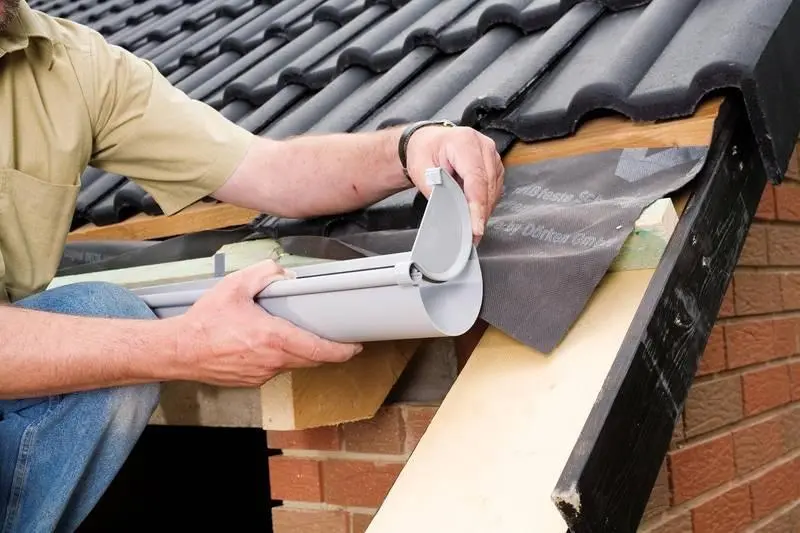

Крепление заглушки
Крепление заглушки. (фото №8)

Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.

Этап 8. Монтаж колена трубы

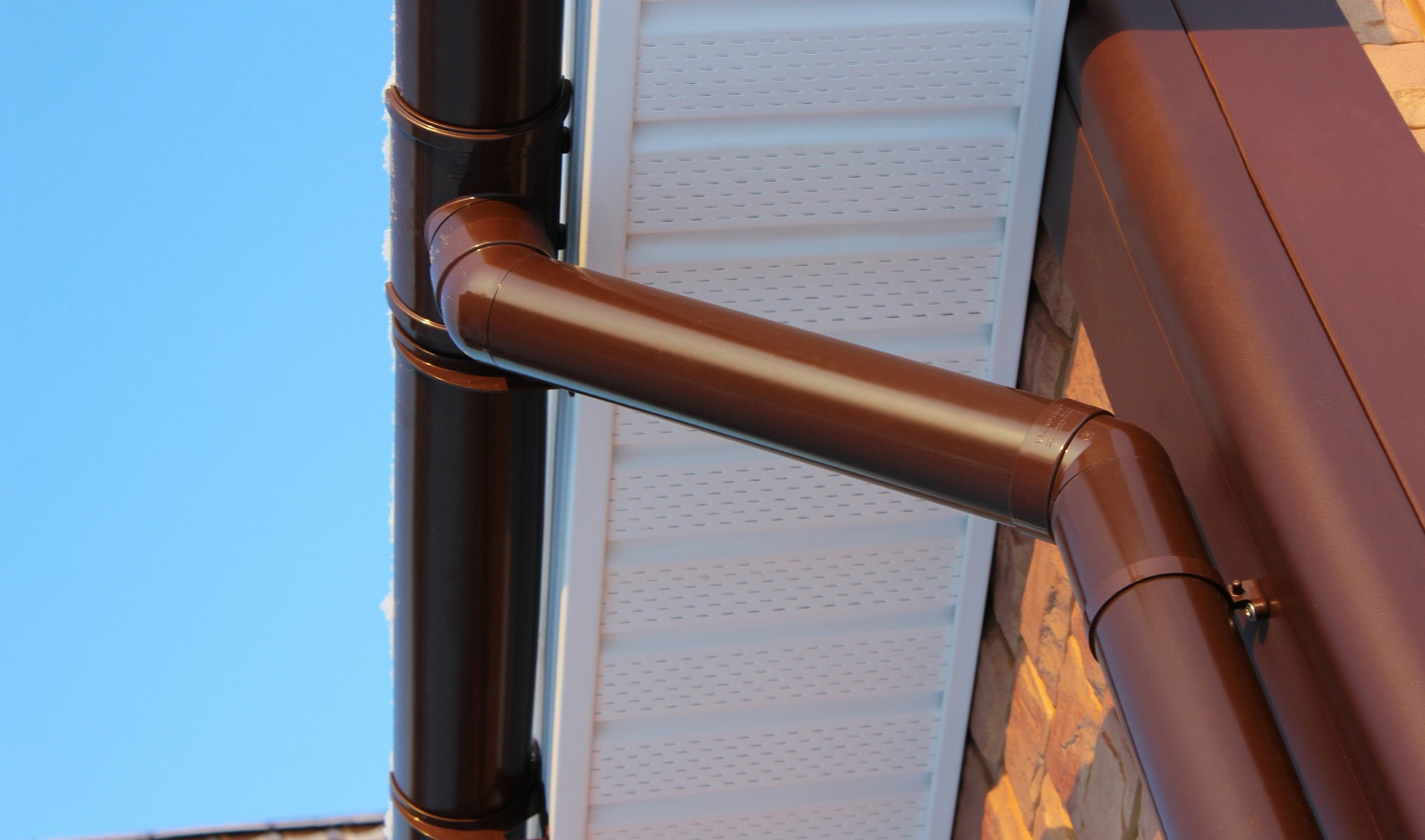

Колено трубы
Колено трубы. (фото №9)

Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

Этап 9. Монтаж трубы

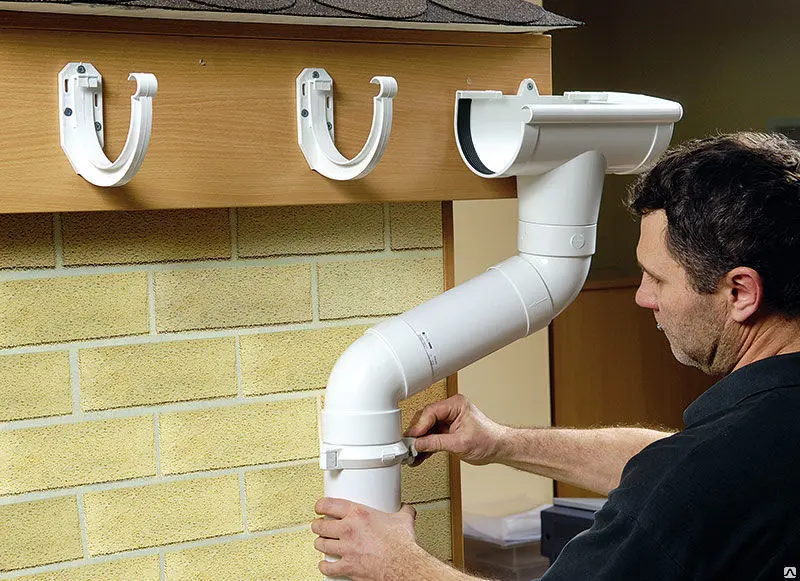

Монтаж трубы
Монтаж трубы. (фото №10)

Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.

Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.

Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.

Этап 10. Монтаж хомутов

Верхний хомут устанавливаем под коленом водосточной трубы.

Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.

Этап 11. Монтаж муфты трубы

Чтобы соединить две трубы по длине, используем муфту.

Этап 12. Установка слива

Слив устанавливаем в нижней части трубы. Закрепляем саморезами.

Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.

Монтаж металлической водосточной системы

Не будем пошагово разбирать весь алгоритм. Он такой же, как и у пластиковых систем. Рассмотрим лишь некоторые особенности.

Чтобы вырезать воронку в желобе, используем ножницы по металлу. Распиливание при помощи болгарки может повредить защитный слой — в результате появится ржавчина, и срок службы водостоков сократится.

Для металлических водосточным систем используем только металлические кронштейны. Уклон желобов должен быть такой же, как и для пластиковой системы, — 4 мм на 1 погонный метр. Расстояние между кронштейнами и торцевыми краями желобов должно также составлять около 15 см. Шаг установки кронштейнов — 60 см. Во всех местах стыка систему нужно усилить дополнительными кронштейнами.

Правила монтажа водосточной системы

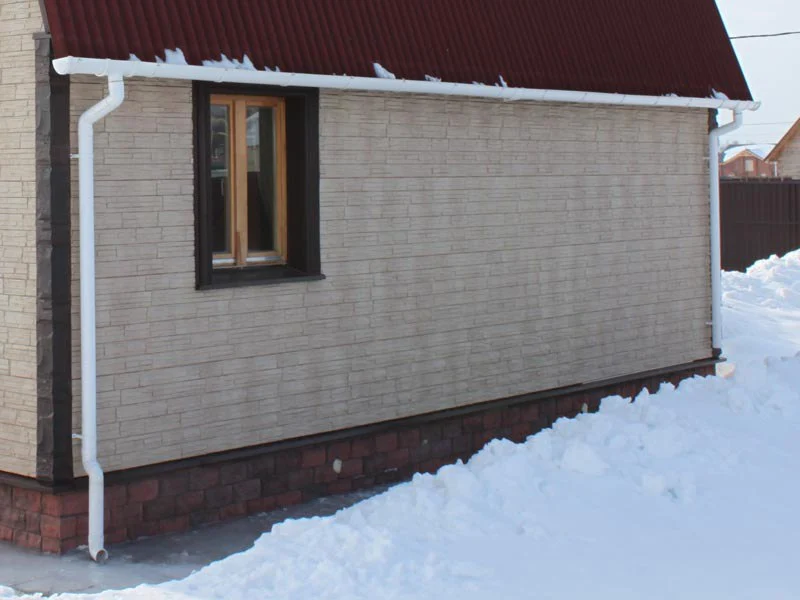

Пластиковая водосточная система
Пластиковая водосточная система. (фото №11)

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа. Акцентируем внимание на нескольких из них.

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

!

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.
