Дренаж на участке: типы систем и советы по устройству

Одна из неочевидных, но очень серьезных проблем в частном домостроительстве — отвод лишней воды с участка. Главное средство борьбы с ней — дренажная система. О том, какие типы систем существуют и какие задачи выполняют, из каких элементов они состоят и как устроить качественный дренаж на своем участке — расскажем в статье.

Чем опасна лишняя влага

Повышенная влажность грунта — бич, способный попортить немало крови владельцу дома. Разберем все неудобства, связанные с высоким уровнем грунтовых вод.

  • Повышенная влажность участка приводит к неравномерному промерзанию грунта под домом и вокруг него.

Если это не особо критично для фундамента на сваях, то для мелкозаглубленного ленточного фундамента и утепленной плиты появляется немалый риск: чем выше влажность грунта, тем сильнее он подвергается морозному пучению. Влага в почве под стенами дома промерзает и пытается вытолкнуть фундамент вверх, в то время как под самим домом такой нагрузки нет. Фундамент просто-напросто ломает — зачастую вместе со стенами. Та же участь может ожидать дорожки из тротуарной плитки.

Последствия морозного пучения
Фото 1. Последствия морозного пучения.

  • Повышенная влажность — причина появления грибка и плесени на стенах и перекрытиях.

Такое соседство крайне опасно для здоровья жильцов, вдвойне опасно — для детского организма; причем заболевания, вызываемые вредоносной флорой, проявятся раньше, чем вы обнаружите нежелательных соседей. Помимо вреда для здоровья, грибок, поселившийся в каркасной стене, может привести к самым печальным последствиям — вплоть до необходимости сноса дома

  • На участке с повышенной влажностью грунта будет невозможно земледелие.

Если корни культурных растений постоянно находятся в воде — они попросту сгнивают.

  • Повышенная влажность грунта под гаражом или хозпостройками приведет к порче имущества.

Вещи будут гнить, а кузов автомобиля больше подвержен коррозии.

!

Трещины в фундаменте и несущих конструкциях, грибок на стенах и перекрытиях, гниющие растения на грядках и ускоренная коррозия автомобиля в гараже — неполный список последствий повышенной влажности грунта.

Когда участку нужен дренаж?

Избежать этих проблем поможет дренажная система водоотведения, которая будет осушать участок. Определить, что в ней есть необходимость, несложно: есть надежные признаки.

  • Если после дождя на участке есть долго не высыхающие лужи.
  • Если садовые растения гибнут без особых причин.
  • В подвале появляется плесень и грибок.
  • Если земля на участке влажная даже при засушливой погоде.
  • Если среди сорняков, преобладают влаголюбивые (рогоз, крапива).
  • Если на вашем участке или рядом с ним есть водоем или болото.

Это говорит о том, что грунтовые воды расположены не глубже полутора метров, а значит, дренажная система — насущная необходимость.

Какой может быть дренажная система на участке?

Открытая система

Самый простой, дешевый, но неудобный и непрактичный — открытый дренаж. Тут все просто: для водоотведения используются траншеи, вырытые прямо в земле. Траншеи сходятся к яме-водоприемнику, находящейся в нижней точке участка.

Плюсы:

  • Простота и дешевизна устройства
Минусы:
  • Требуется укрепление стенок траншей лотками либо крепью — иначе стены траншей будут размываться водой и обваливаться.
  • Система затрудняет свободное перемещение по участку.
  • Про эстетику говорить даже не приходится.

Открытая дренажная система
Фото 2. Открытая дренажная система — об эстетике говорить не приходится.

Засыпная система

Состоит также из траншей, прокопанных на участке. Однако в этом варианте они засыпаются бутом или крупной фракцией щебня, а сверху укладывается дерн.

Плюсы:

  • Не портит внешний вид участка.
  • Не мешает передвижению по нему.

Минусы:

  • Система практически не поддается обслуживанию. При неизбежном со временем заиливании прочистить ее будет невозможно.

Закрытая система

Состоит из водосборных лотков и дождеприемников, вода из которых отводится в специально оборудованный колодец. У нее есть свои минусы:

  • Дороговизна в сравнении перечисленными выше системами.
  • Сложность расчета и монтажа, а также трудоемкость устройства дренажной системы — это уже сложное инженерное сооружение.

Однако их с легкостью перекрывают достоинства системы:

  • Закрытая система водоотвода на порядок эффективнее всех остальных. Она не только гораздо быстрее и качественнее отводит излишки воды, но и способна эффективно защищать даже заглубленный фундамент.
  • Система полностью обслуживаемая. Даже заиленный участок возможно прочистить без демонтажа, при помощи специального оборудования.
  • В закрытой системе есть возможность отводить воду не только с верхней точки в нижнюю, используя силу тяжести. При помощи насоса (как правило, автоматического) ее можно перекачивать из нижних точек.
  • Не мешает передвижению по участку.
  • В силу хорошей организации закрытых систем водоотведения они служат гораздо дольше, чем первые два варианта. При этом весь срок службы сохраняют максимальную эффективность, что вполне оправдывает трудоемкий монтаж.

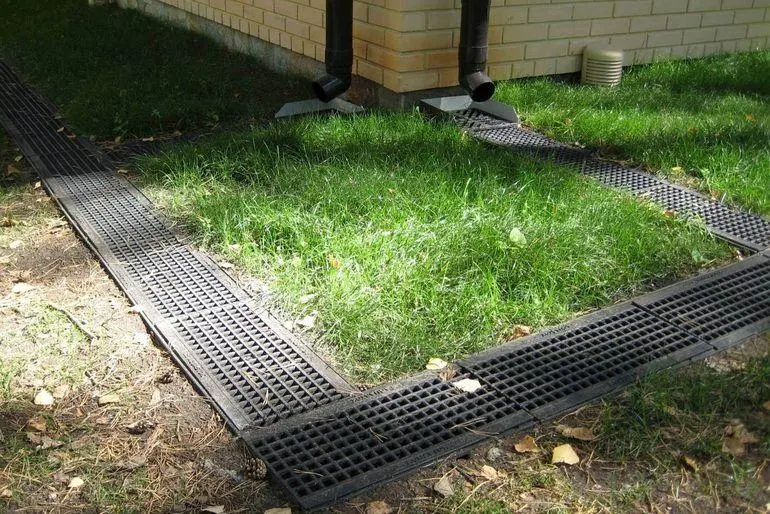

Закрытая дренажная система
Фото 3. Закрытая дренажная система удобна и эстетична.

Именно об устройстве закрытой системы дренажа как наиболее надежной, современной и практичной мы и поговорим далее.

Разбираем по деталям дренажную систему вокруг дома

Дренажные системы можно разделить на поверхностные и глубинные.

Поверхностный дренаж

Эта система состоит из дождеприемников и закрытых лотков, которые призваны отводить лишнюю воду именно с поверхности участка. Разбирать систему поверхностного водоотведения, для удобства, мы будем на примере продукции «Альта-профиль», в ассортименте которой есть все нам необходимое.

!

Все рассматриваемые элементы выполнены из пластика, хотя в продаже есть аналогичные бетонные и металлические элементы. Пластик значительно легче и дешевле бетона, при этом он долговечнее и не подвержен коррозии, в отличие от металла.

Точечный дренаж — дождеприемник — используется там, где нужно быстро отвести большой объем воды с небольшой площади. Выглядит он вот так.

Дождеприемник
Фото 4. Дождеприемник.

Короба дождеприемников устанавливаются, например, под водостоками или у крыльца. А уже из них, по подземным трубам, вода выводится в общую дренажную трубу, и далее — в колодец.

Чтобы внутрь системы не попадал принесенный водой мусор и опавшие листья, в него ставится легкосъемная пластиковая корзина. Сверху он закрывается пластиковой же решеткой, спокойно выдерживающей вес человека или, к примеру, наезд колесом автомобиля.

Корзина к дождеприемникуРешетка к дождеприемнику
Фото 5. Корзина и решетка к дождеприемнику.

Благодаря такому решению все обслуживание дождеприемника сводится к необходимости раз в год достать и вытряхнуть мусор из корзины.

Линейная дренажная система водоотведения на участке — это система заглубленных каналов. Используется в случаях, когда нужно быстро отвести воду со значительной площади (площадок, подъездных дорожек). Каналы закрываются сверху декоративными решетками.

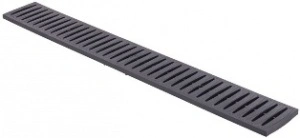

Водоотводной каналРешетка водоотводного канала
Фото 6. Водоотводной канал и решетка.

Водоотведение в подземную трубу осуществляется через пескоуловители, в которых также устанавливаются корзины для сбора мусора. Такое решение позволяет не допускать засорения дренажных труб и облегчает обслуживание системы. Для организации Т-образных и Г-образных соединений пластиковые лотки имеют заранее сделанные подштамповки.

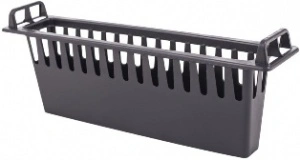

ПескоуловительКорзина пескоуловителя
Фото 7. Пескоуловитель и корзина к нему.

Полноценная система дренажа на участке включает как точечное, так и линейное водоотведение. Но эта система, повторимся, предназначена для отвода дождевых и талых вод. Для участков, на которых грунтовые воды залегают неглубоко, ее недостаточно.

Глубинный дренаж

Глубинный дренаж состоит из системы перфорированных труб, которые залегают на большей глубине — от метра до трех, в зависимости от задач и уровня грунтовых вод. От подтопления и сырости подвалы домов защищают именно с помощью глубинного дренажа, при этом дренажная труба залегает глубже нижней точки фундамента.

Чтобы внутрь дренажной трубы не проникали частицы песка и почвы, приводя к ее заиливанию, трубу обматывают геотекстилем или фильтром из кокосового волокна.

Трубы изготавливаются из поливинилхлорида (ПВХ), асбестоцемента или полиэтилена низкого давления (ПНД).

  • Асбестоцементные трубы — наиболее дешевые, но в некоторых странах под запретом из-за вредного воздействия асбеста на природу и здоровье человека.
  • Трубы ПВХ — средний ценовой сегмент и удобнее в применении. Однако не перфорированы, в них нужно будет проделать отверстия.
  • ПНД трубы дороже, но сразу имеют перфорацию — и по факту представляют собой готовую дренажную трубу.

Иногда трубы изначально имеют фильтр, представляющий собой обмотку из кокосового волокна или геоткани.

!

Выбор трубы зависит от типа грунта и глубины залегания. Для укладки в почве с щебнем годятся перфорированные трубы без фильтра, а вот для суглинистых и песчаных почв фильтрующий слой необходим. В глинистых почвах предпочтительно закладывать трубу с кокосовым фильтром.

Проложенные дренажные трубы выходят в смотровой или водосборный колодец. Они бывают нескольких видов.

  • Поворотные, или смотровые. Они не являются конечной точкой дренажной системы и устраиваются в тех местах, где дренажная труба поворачивает. Через эти колодцы осуществляется контроль за работой дренажной системы, а также ее прочистка.
  • Фильтрующие колодцы — конечная точка системы. Их дно сделано из слоев щебня, гравия и песка, через которые вода уходит в нижние слои почвы.
  • Водоприемные колодцы устраивают, когда вода не может самостоятельно уходить вглубь — например, при слишком высоких грунтовых водах. Из водоприемных колодцев вода откачивается дренажными насосами в канализацию или водоем.

Закрытая система устраивается так, чтобы вода под действием силы тяжести сама стекала к нижней точке — колодцу.

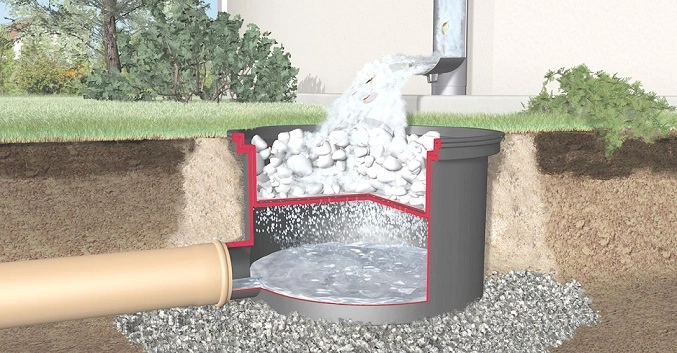

Дренажный колодец
Фото 8. Дренажный колодец.

Тонкости устройства дренажа

В общем и целом устройство дренажной системы не составляет большой сложности.

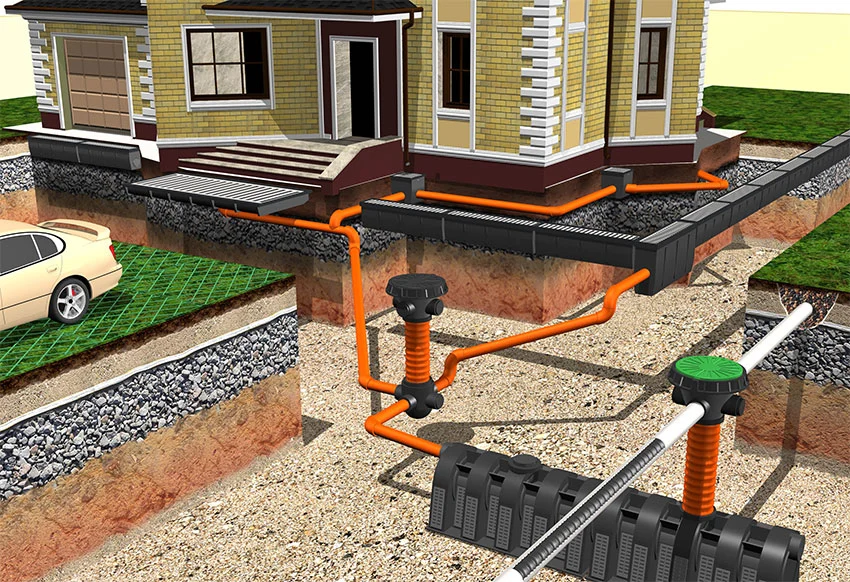

Схема закрытого дренажа
Фото 9. Одна из возможных схем закрытого дренажа.

Для поверхностного линейного дренажа достаточно подготовить траншею под укладку желобов и уложить их на бетонную подушку или утрамбованную ЦПС. Последний вариант применяется для желобов, интегрированных в дорожки и площадки из тротуарной плитки.

Для глубинного дренажа, призванного понижать уровень грунтовых вод, процесс немного сложнее.

  • Прокапывают траншеи, их выстилают геотканью.
  • Засыпают гравийную подушку.
  • На нее укладывают трубы, обмотанные геотекстилем.
  • Сверху все снова засыпают гравием.
  • Геотекстиль заворачивают поверх, создавая еще один фильтрующий слой.

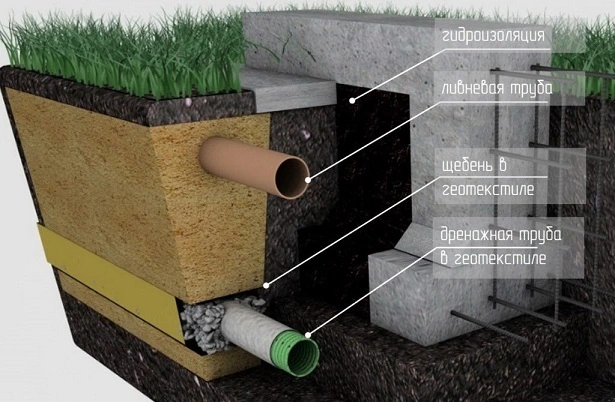

Труба глубинного дренажа
Фото 10. Труба глубинного дренажа.

Трубы укладывают с уклоном, таким образом, чтобы вода под собственной тяжестью сливалась в нижнюю точку системы — водосборный колодец. При необходимости устраивают смотровые колодцы — в местах, где дренажная труба делает поворот.

Казалось бы, в конструкции дренажной системы нет ничего хитрого, но это не совсем так.

Неверно рассчитанная система не будет работать и потребует немалых средств на переделку. Вот какие ошибки чаще всего допускают по неопытности:

  • Слишком большое расстояние между соседними дренажными трубами в системе.
  • Недостаточная глубина залегания труб.
  • Слишком близкое расположение колодцев.
  • Неправильный (менее трех градусов) или отсутствующий угол наклона.
  • Плохое фильтрование сточных вод, ведущее к засорам в системе.
  • Неправильный выбор диаметра труб.

Как не допустить ошибок и трат на их исправление?

  • В сложных случаях расчет системы стоит поручить профессионалам. Они смогут провести изыскания на участке, рассчитать нужный диаметр труб и схему их залегания, а также обеспечить правильный монтаж дренажной системы.
  • Устраивать смотровые колодцы нужно не ближе, чем 50 м друг к другу.
  • Прокладывать трубы с уклоном не менее 3 градусов к водосборному колодцу, больше — допустимо.
  • Выбирать трубы и материал для фильтрации под тип почвы, в которой они будут работать.

Обслуживание дренажной системы

Проверять работу системы нужно раз в полгода или год при обычной нагрузке. Если был паводок или сильные ливни, то ревизию нужно провести сразу после падения уровня воды.

Ревизию системы проводят при помощи контроля воды в смотровых колодцах. Оценивают уровень воды, стоящей в колодце, и ее качество. Если воды много, она застоявшаяся и затхлая, а также присутствует много ила — систему нужно прочищать.

Застой воды получается при засорении системы, при нарушении ее целостности и образовании течей.

Самостоятельно почистить систему можно при помощи фекального насоса. Если это не даст результатов, тогда стоит обратиться к специалистам, имеющим профессиональное оборудование для прочистки дренажных систем.
